El concepto de control electrónico ZPC de avancon para sistemas de transporte es tan simple!

El sistema Avancon

ZPC se controla a sí

mismo sin ningún gabinete de control externo y elimina toda instalación adicional de cable y canales en el sitio. Por lo tanto, es muy económico y rápido de construir.

¡Mantenimiento en solo 1 minuto! - ¿Dónde más puedes encontrar esto?

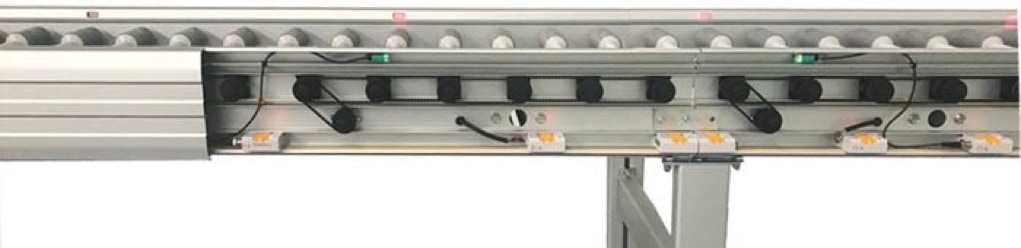

open frame of avancon zpc-roller conveyor, cotrols for conveyor, drive-system for roller conveyor, motors for roller conveyors

No encuentra

ningún síndrome de espagueti de los cables dentro de los marcos.

Controlamos cada zona del sistema ZPC avancon con la interfaz AS del bus de campo. El DC-Power y la transferencia de datos son suministrados por nuestra fuente de alimentación invisible 3 en 1.

Todos los elementos de control están montados invisiblemente dentro de la construcción del marco cerrado y pueden presionarse sobre los cables en cualquier posición en cada zona.

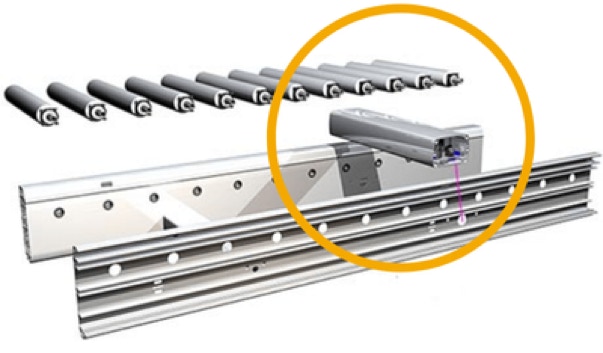

Exploded design of the 3-in1 Power-Supply , the rollers and the frame-construction

En general, puede

ahorrar mucho tiempo y

costo de programación. - No hay interruptores DIP para operar. Lo tiene listo cargado con el firmware, que puede ser

fácilmente programado y

modificado o adaptado por

avancon a sus requisitos,

si es necesario.

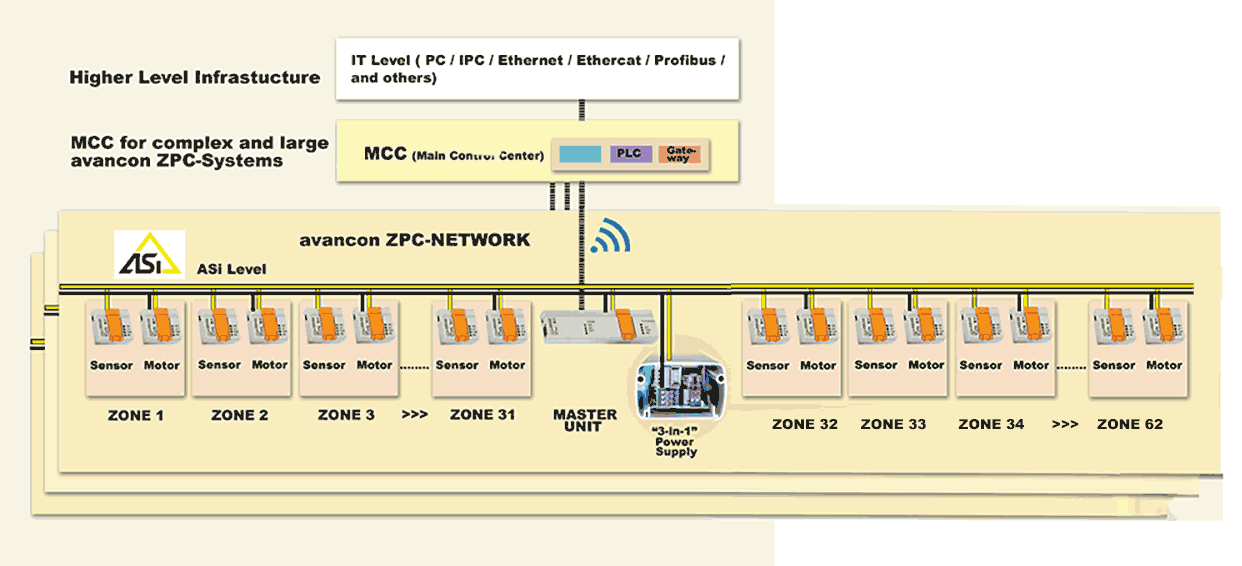

La unidad maestra ASi E100 puede controlar hasta 62 sensores / actuadores = hasta 31 zonas ZPC. Se comunica con otras unidades maestras para un control automático de cualquier tamaño de un sistema ZPC avancon.

Cada motor tiene su propia caja de control de motor avancon E200, que controla el motor de CC sin escobillas y sirve como un activador electrónico en el sistema de bus de campo ASi. Se puede fijar a los cables ASi en cualquier posición cerca del motor, con el fin de ahorrar cables largos y obtener un montaje fácil para cualquier longitud de mercancías a transportar.

Cada zona está controlada por un sensor fotoeléctrico E300 con un espejo opuesto E301. Se colocan en una carcasa de policarbonato transparente, simplemente encajado en el marco.

Cada uno está protegido suavemente contra el polvo y los rasguños por una ventana, que forma parte de la carcasa y encaja perfectamente en los marcos.

El controlador del sensor avancon E201 también forma parte del bus de campo ASi y se comunica con el maestro.

El conector E202 se presiona sobre los cables en cada extremo de una sección del transportador (que normalmente incluye varias zonas). Esto permite una instalación rápida en el sitio a través del "complemento real".

No necesita ninguna fijación adicional para todas las cajas electrónicas avancon ZPC y todos los cables. - Esto significa que no se necesitan herramientas para el montaje y desmontaje de ninguna caja de control avancon.

https://en.wikipedia.org/wiki/AS-Interface

Y muchos otros

Encontrará más información sobre la tecnología AS-interface de bus de campo en:

https://www.as-interface.net/en/technology/

Para sistemas complejos y más grandes, ofrecemos además el MCC avancon (Centro de control principal) que agrupa todas las redes ZPC avancon (basadas en el bus de campo ASi) en un punto de comunicación. Está equipado con un PLC preprogramado y con una puerta de entrada a BUS / IT de nivel superior - Infraestructuras.

El avancon MCC = Main Control Center E101 está equipado con una unidad PLC, que es programable, por nosotros para usted, así como una puerta de enlace para la comunicación externa a arquitecturas Bus / IÎT de nivel superior y controla todas las subredes ZPC avancon en un sistema.

Ponemos el MCC en un perfil de aluminio especial y lo reparamos entre los marcos, ocultos, como la fuente de alimentación avancon "3-en-1".

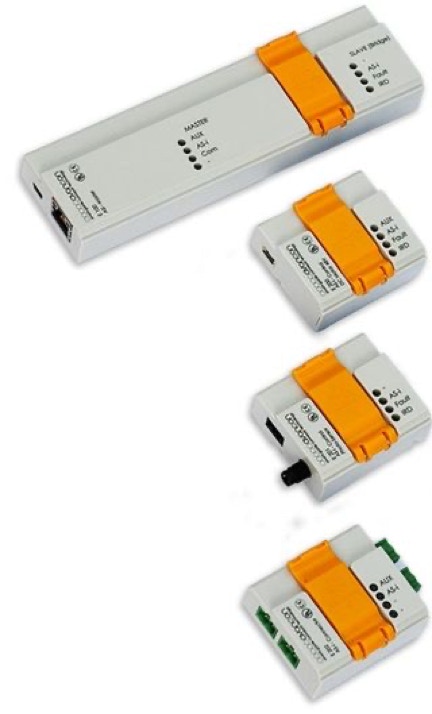

Field-bus control elements of AS-interface for conveyors, AS-i controls for conveyor systems, AS-i master, AS-i slaves, AS-i Sensors

Las partes individuales:

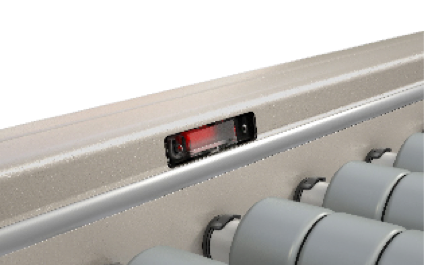

La nueva barrera de luz avancon de ajuste preciso

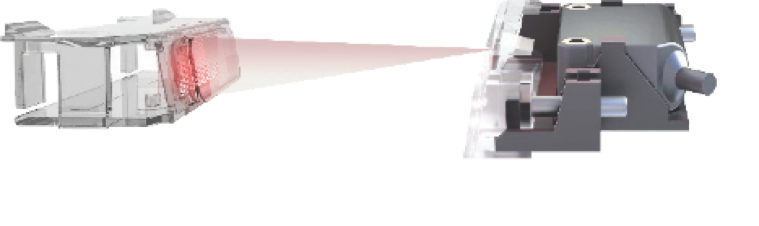

Esta nueva barrera de luz, ajustable con precisión, para el concepto de transportador avancon ZPC. Esta barrera de luz, así como el espejo opuesto, están incrustados en una carcasa de policarbonato transparente. La barrera de luz se puede ajustar con precisión en altura y horizontalmente desde el exterior con una llave hexagonal interna de 2,5 mm.
